材料臭氧老化實驗方案
1 實驗背景與目的
材料老化實驗是研究臭氧對材料性能影響的重要手段，可用于評估材料在臭氧環境中的使用壽命、開發耐臭氧材料和制定防護措施。本實驗方案旨在建立一套標準化的材料臭氧老化實驗方法，為材料科學研究和工程應用提供科學依據。
2 材料選取
2.1 常用材料類型
根據材料性質和應用場景，可選擇以下類型的材料進行臭氧老化實驗：
?高分子材料：
橡膠類：天然橡膠、丁苯橡膠、丁腈橡膠、硅橡膠等。
塑料類：聚乙烯 (PE)、聚丙烯 (PP)、聚氯乙烯 (PVC)、聚苯乙烯 (PS)、聚酰胺 (PA)、聚碳酸酯 (PC) 等。
纖維類：尼龍、聚酯、腈綸等合成纖維。
?復合材料：
纖維增強復合材料：玻璃纖維增強塑料 (FRP)、碳纖維增強塑料 (CFRP) 等。
層壓復合材料：如膠合板、層壓板等。
?涂層材料：
油漆涂層：丙烯酸漆、聚氨酯漆、環氧樹脂漆等。
聚合物涂層：聚四氟乙烯 (PTFE) 涂層、聚偏氟乙烯 (PVDF) 涂層等。
?金屬材料：
鋼鐵材料：碳鋼、不銹鋼等。
有色金屬：鋁、銅、鎂及其合金等。
2.2 材料選擇依據
應用環境：根據材料的實際使用環境選擇相應的材料類型，如戶外使用的材料需考慮臭氧暴露風險。
材料特性：選擇具有代表性的材料，如易受臭氧影響的不飽和橡膠和聚合物。
研究目的：根據研究目標（如老化機理研究、壽命預測、防護措施開發等）選擇合適的材料。
標準要求：根據相關標準（如 ISO、ASTM、GB 等）選擇標準測試材料。
2.3 材料樣品制備
?樣品尺寸和形狀：
薄膜樣品：通常為 100×100 mm，厚度根據材料類型確定。
片狀樣品：通常為 50×50 mm，厚度根據材料類型確定。
標準測試樣條：如啞鈴形拉伸樣條、彎曲樣條等，符合相關標準要求。
?樣品預處理：
清潔處理：使用適當?shù)娜軇ㄈ缫掖?、丙酮）清潔樣品表面，去除油污和雜質。
表面處理：根據實驗需要，可對樣品表面進行打磨、涂層或化學處理。
狀態調節：在標準環境條件下（通常為 23±2℃，50±5% RH）調節樣品 24-48 小時，確保測試結果的可比性。
3 老化環境設置
3.1 臭氧濃度設置
根據實驗?zāi)康暮筒牧咸匦裕稍O(shè)置不同的臭氧濃度：
低濃度范圍：0.01-0.1 ppm（19.6-196 μg/m3）：模擬環境相關濃度，研究長期低劑量老化效應。
中濃度范圍：0.1-1.0 ppm（196-1960 μg/m3）：研究中等劑量老化效應，評估材料的耐臭氧性能。
高濃度范圍：1.0-10.0 ppm（1960-19600 μg/m3）：加速老化實驗，評估材料的極限耐臭氧性能。
3.2 環境參數控制
?溫度控制：
溫度范圍：通常為 23±2℃至 70±2℃，可根據材料特性和實驗?zāi)康恼{(diào)整。
溫度控制精度：應達到 ±1℃以內，確保實驗條件的穩定性。
?溫度選擇依據：
室溫條件（23℃）：模擬實際使用環境。
高溫條件（40-70℃）：加速老化實驗，縮短實驗周期。
?濕度控制：
濕度范圍：通常為 30-90% 相對濕度，可根據材料特性和實驗?zāi)康恼{(diào)整。
濕度控制精度：應達到 ±5% 以內，確保實驗條件的穩定性。
?濕度選擇依據：
低濕度（30-50%）：模擬干燥環境中的老化效應。
中濕度（50-70%）：模擬一般環境中的老化效應。
高濕度（70-90%）：模擬潮濕環境中的老化效應，研究濕度對臭氧老化的協同作用。
?光照條件：
光源類型：可選擇氙燈、汞燈、熒光燈等模擬太陽光。
光譜分布：應盡可能接近太陽光的光譜分布，特別是 UV-B 和 UV-A 區域。
光強控制：可通過調節電壓、使用濾光片或調整光源距離來控制光強。
光照周期：可模擬自然晝夜交替，通常為 12 小時光照 / 12 小時黑暗周期。
3.3 老化時間設置
根據實驗?zāi)康暮筒牧咸匦?，可設置不同的老化時間：
短期老化：1-7 天：研究材料的早期老化行為和快速評估材料的耐臭氧性能。
中期老化：7-30 天：研究材料的老化動力學和性能變化規律。
長期老化：30 天以上：評估材料的長期使用壽命和老化極限。
4 臭氧作用方式
4.1 靜態暴露法
原理：將材料樣品置于含有一定濃度臭氧的密閉環境中，材料表面直接與臭氧氣體接觸。

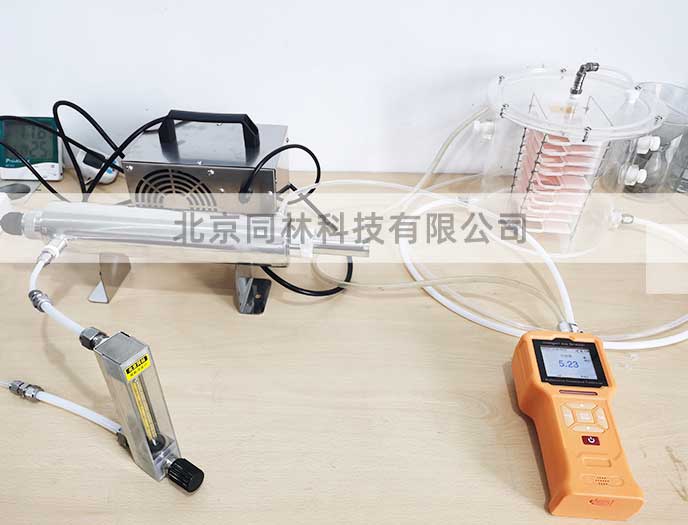

裝置：靜態老化箱或老化室，配備臭氧發生器、濃度控制系統和環境參數監測系統。
特點：操作簡單，成本較低，但臭氧分布可能不均勻，適用于小型樣品和初步篩選實驗。
應用場景：研究材料的基本老化行為和初步評估材料的耐臭氧性能。
4.2 動態暴露法
原理：通過連續通入含有臭氧的氣體，使材料樣品在流動的臭氧環境中進行老化。
裝置：動態老化箱或老化室，配備氣體循環系統、臭氧發生器、濃度控制系統和環境參數監測系統。
特點：臭氧分布均勻，老化條件更接近實際環境，但設備復雜，成本較高。
應用場景：研究材料在實際使用環境中的老化行為和長期性能變化。
4.3 接觸暴露法
原理：將材料樣品直接接觸臭氧水溶液或含有臭氧的液體介質，研究臭氧對材料的液相老化作用。
裝置：老化槽或老化罐，配備臭氧發生器、曝氣系統和溫度控制系統。
特點：操作簡單，適用于研究材料在潮濕或液體環境中的臭氧老化行為。
應用場景：研究材料在水處理、潮濕環境或液體介質中的老化行為。
4.4 循環暴露法
原理：通過周期性地改變臭氧濃度、溫度、濕度等條件，模擬實際環境中的波動老化條件。
裝置：可編程老化箱或老化室，配備臭氧發生器、環境參數控制系統和監測系統。
特點：老化條件更接近實際使用環境，能更準確地評估材料的實際使用壽命，但實驗周期長，成本高。
應用場景：研究材料在復雜環境中的老化行為和長期性能變化，為工程應用提供依據。
5 老化程度評估手段
5.1 外觀變化評估
?顏色變化：
方法：使用色差儀測量材料老化前后的顏色變化，計算色差（ΔE）。
標準：根據相關標準（如 ISO 105-A02、ASTM D1925 等）評估顏色變化等級。
?表面形貌變化：
方法：光學顯微鏡觀察、電子顯微鏡觀察、表面輪廓儀測量等。
指標：表面粗糙度（Ra、Rz 等）、裂紋密度、龜裂程度等。
?物理狀態變化：
方法：肉眼觀察、手感評估、硬度測試等。
指標：硬化程度、軟化程度、脆化程度、發粘程度等。
5.2 物理性能測試
?力學性能測試：
拉伸性能測試：測量材料的拉伸強度、斷裂伸長率、彈性模量等。
彎曲性能測試：測量材料的彎曲強度、彎曲模量等。
沖擊性能測試：測量材料的沖擊強度和抗沖擊性能。
硬度測試：測量材料的硬度變化，如邵氏硬度、洛氏硬度等。
?熱性能測試：
熱重分析 (TGA)：評估材料的熱穩定性和熱分解行為。
差示掃描量熱分析 (DSC)：分析材料的相變、熔融和結晶行為。
動態熱機械分析 (DMA)：測量材料的動態力學性能和玻璃化轉變溫度。
?光學性能測試：
透光率和霧度測試：評估透明材料的光學性能變化。
光澤度測試：測量材料表面的光澤度變化。
紫外 - 可見吸收光譜分析：評估材料的光吸收特性變化。
5.3 化學結構分析
?紅外光譜分析 (FTIR)：
原理：通過測量材料老化前后的紅外吸收光譜，分析化學結構變化和官能團變化。
指標：特征吸收峰的強度變化、新峰的出現或舊峰的消失。
應用：識別材料老化過程中的氧化、交聯、降解等化學反應。
?核磁共振分析 (NMR)：
原理：通過測量材料的核磁共振譜，分析分子結構和化學環境變化。
指標：化學位移、峰面積、耦合常數等。
應用：研究材料老化過程中的分子鏈斷裂、交聯和化學改性。
?X 射線光電子能譜分析 (XPS)：
原理：通過測量材料表面的電子能譜，分析元素組成和化學態變化。
指標：元素含量、化學態、表面氧化程度等。
應用：研究材料表面氧化和老化機制。
?凝膠滲透色譜分析 (GPC)：
原理：通過測量材料的分子量分布變化，評估材料的降解或交聯程度。
指標：數均分子量 (Mn)、重均分子量 (Mw)、分子量分布指數 (PDI) 等。
應用：研究高分子材料的老化降解機制。
5.4 電化學分析
電化學阻抗譜 (EIS)：
原理：通過測量材料在不同頻率下的電化學阻抗，評估材料的老化程度和防護性能。
指標：電荷轉移電阻、雙電層電容、 Warburg 阻抗等。
應用：研究金屬材料的腐蝕行為和涂層材料的防護性能。
極化曲線測試：
原理：通過測量材料在極化過程中的電流 - 電壓關系，評估材料的腐蝕速率和腐蝕電位。
指標：腐蝕電流密度、腐蝕電位、極化電阻等。
應用：研究金屬材料在臭氧環境中的腐蝕行為。
循環伏安法 (CV)：
原理：通過測量材料在循環電壓掃描過程中的電流響應，分析材料的氧化還原行為。
指標：氧化峰電流、還原峰電流、峰電位差等。
應用：研究材料的電化學活性和老化過程中的電子轉移反應。
5.5 老化機理研究方法
自由基檢測：
原理：通過電子自旋共振 (ESR) 或電子順磁共振 (EPR) 技術檢測材料老化過程中產生的自由基。
指標：自由基濃度、自由基壽命、自由基類型等。
應用：研究材料老化的自由基反應機制。
氧化產物分析：
原理：通過氣相色譜 (GC)、液相色譜 (LC)、質譜 (MS) 等技術分析材料老化過程中產生的氧化產物。
指標：氧化產物種類、濃度、生成速率等。
應用：研究材料老化的氧化路徑和反應機制。
加速老化模型：
原理：基于實驗數據建立材料老化的數學模型，預測材料在實際環境中的使用壽命。
方法：Arrhenius 模型、Eyring 模型、時間 - 溫度疊加原理等。
應用：預測材料在不同環境條件下的老化行為和使用壽命。
6 實驗步驟
6.1 材料準備與預處理
材料樣品制備：
根據實驗要求，將原材料加工成所需的樣品尺寸和形狀。
對樣品進行必要的表面處理，如清潔、打磨、涂層等。
標記樣品，確保實驗過程中樣品的可識別性。
材料性能初始測試：
對所有樣品進行老化前的性能測試，包括外觀評估、物理性能測試和化學結構分析等。
記錄并保存初始測試數據，作為后續老化評估的基準。
?樣品分組與編號：
根據實驗設計，將樣品分為對照組和不同老化條件的實驗組。
每組至少設置 3 個平行樣品，以確保實驗結果的可靠性和可重復性。
對每組樣品進行編號和記錄，建立樣品檔案。
6.2 老化實驗設置
?老化設備準備：
檢查并清潔老化箱或老化室，確保內部無污染物。
校準臭氧發生器、濃度監測系統和環境參數控制系統，確保其正常工作。
設置老化箱或老化室的初始條件，如溫度、濕度等。
?樣品放置與固定：
將樣品放置在老化箱或老化室內，確保樣品之間有足夠的空間，避免相互遮擋和影響。
對于需要?jiǎng)討B(tài)暴露的樣品，可使用樣品架或夾具進行固定，確保樣品在老化過程中位置穩定。
記錄樣品的放置位置和方向，確保實驗條件的一致性。
?老化條件設置：
根據實驗設計，設置臭氧濃度、溫度、濕度、光照等老化條件。
啟動老化系統，調節各參數至設定值，并保持穩定。
記錄老化開始時間和初始條件，作為實驗的起始點。
6.3 老化過程監測與樣品測試
?老化過程監測：
定期監測和記錄老化箱或老化室內的臭氧濃度、溫度、濕度等環境參數。
觀察并記錄樣品在老化過程中的外觀變化和異常情況。
發現異常情況時，及時調整老化條件或終止實驗。
?樣品性能測試：
根據實驗設計，在預定的老化時間點取出樣品進行性能測試。
對取出的樣品進行外觀評估、物理性能測試和化學結構分析等。
記錄測試結果，并與老化前的初始數據進行比較，評估材料的老化程度。
?老化實驗結束處理：
達到預定老化時間后，關閉老化系統，停止臭氧供應。
通風換氣，將老化箱或老化室內的臭氧濃度降至安全水平。
取出所有樣品，進行性能測試和評估。
清潔和維護老化設備，為下一次實驗做準備。
7 數據分析與結果表達
7.1 數據處理方法
?性能變化率計算：
計算公式：性能變化率 (%) = (老化后性能值 - 老化前性能值) / 老化前性能值 × 100%。
指標：力學性能變化率、光學性能變化率、熱性能變化率等。
?老化動力學分析：
方法：建立性能變化與老化時間的關系模型，如線性模型、指數模型、冪函數模型等。
指標：老化速率常數、老化半衰期、老化活化能等。
?相關性分析：
方法：Pearson 相關分析、Spearman 相關分析等。
應用：分析臭氧濃度、溫度、濕度等老化條件與材料性能變化之間的相關性。
7.2 結果表達形式
?數據表格：
老化條件表：記錄各組樣品的臭氧濃度、溫度、濕度、老化時間等條件。
性能測試結果表：記錄各組樣品在老化前后的性能測試數據。
性能變化率表：匯總各組樣品的性能變化率數據。
?圖表表達：
折線圖：展示材料性能隨老化時間的變化趨勢。
柱狀圖：比較不同老化條件下材料性能的變化差異。
散點圖：分析老化條件與材料性能變化之間的相關性。
三維圖：展示三個變量之間的關系，如臭氧濃度、溫度與材料性能變化的關系。
?圖像表達：
材料老化前后的外觀照片對比。
材料表面微觀結構的電子顯微鏡圖像對比。
材料內部結構的斷層掃描圖像對比。
7.3 老化機理與壽命預測
?老化機理探討：
基于實驗數據和分析結果，提出材料在臭氧環境中的老化機理。
結合化學結構分析和物理性能變化，闡述臭氧對材料的作用機制。
比較不同材料在相同老化條件下的表現，分析材料結構與耐臭氧性能之間的關系。
?壽命預測模型：
基于老化動力學分析，建立材料在臭氧環境中的壽命預測模型。
考慮溫度、濕度等因素的影響，建立多因素壽命預測模型。
使用統計方法評估模型的預測精度和可靠性。
?防護策略建議：
根據實驗結果，提出提高材料耐臭氧性能的建議。
推薦適合不同應用環境的材料類型和防護措施。
為材料的設計、生產和使用提供參考依據。
